CALCULO PARA INSTALACIONES DE GAS ENVASADO Y NATURAL

LAS INSTALACIONES PARA GAS EN LUGARES DONDE NO SE CUENTA CON EL SERVICIO DE GAS NATURAL, SE DEBERA RECURRIR A EL GAS ENVASADO, ESTE PUEDE SER POR GARRAFAS DE 10,15 O 45 KG, Y DE CONTAR CON ESPACIO SUFICIENTE, SE PROCEDERA A LA INSTALACIÓN DE UN PEQUEÑO CÉPELIN

PARA CONSULTAR LA PLANILLA DE CÁLCULO DE CONSUMO VER PAGINA DE ECOGAS

http://2.bp.blogspot.com/_CY3hhvwirgA/TLO-lX-2BXI/AAAAAAAAAZs/Bj6MJ7g-YBw/s1600/Tabla+gas.jpghttp://www.enreparaciones.com.ar/gas/imgenes/CAL.jpgver pagina 195 a la 200. http://1.bp.blogspot.com/_CY3hhvwirgA/TL27KknLjgI/AAAAAAAAAZw/Ln3Cr99c6Nw/s1600/tablasAcero-polietileno.jpghttp://www.enreparaciones.com.ar/gas/imgenes/T2.jpghttp://www.scielo.cl/fbpe/img/rae/v24n2/art01_t6.jpghttp://k16.kn3.net/B8D06B63A.jpghttp://images.bibliocad.com/biblioteca/image/00000000/6000/instalacion-de-gas-licuado-en-vivienda-conectada-a-estanque-garrafon_6311.gif


 Para ingresar a la información completa, por favor, dirigirse al siguiente link: ECOGAS SAN JUAN

FORMA DE USAR LA TABLA  PARA DETERMINAR EL CONSUMO

UNA VEZ DISEÑADA LA INSTALACIÓN, SE EMPIEZA POR DETERMINAR EL CONSUMO DE CADA ARTEFACTO, POR EJM. LA COCINA, DEBEMOS DETERMINAR QUE TIPO DE COCINA SE HA COLOCADO, SI TIENE 3,4 O MAS HORNALLAS Y SE PROCEDE DE LA SIGUIENTE MANERA: SI EL ARTEFACTO EN CUESTION(COCINA) TIENE 2 HORNALLAS MEDIANAS, UNA HORNALLA GRANDE,  UNA  HORNALLA CHICA Y UN HORNO, SE RECURRE A LA TABLA DE CONSUMOS Y SE DETERMINAN LOS CONSUMOS TOMANDO COMO REFERENCIA EL MAXIMO CONSUMO. LAS DOS HORNALLAS MEDIANAS CONSUMEN 2.800 Kcal/h,,,,,LA HORNALLA CHICA CONSUME 1.000Kcal/h,,,,LA HORNALLA GRANDE 2.000 Kcal/h,,,,EL HORNO 4.000Kcal/h., SUMANDO ESTOS CONSUMOS PARCIALES DETERMINAMOS QUE LA COCINA CONSUME UN TOTAL DE 9.800 Kcal/h.
PARA DETERMINAR LA CAPACIDAD DEL CALEFACTOR A INSTALAR EN UN AMBIENTE SE PROCEDE A CUBICAR EL AMBIENTE (LARGO X ANCHO X ALTO) Y SE MULTIPLICA ESA CANTIDAD DE m3 POR 30 Kcal/ h (esta cantidad de calorias es un promedio teniendo en cuenta puertas y ventanas, y la perdida de calor que se realiza a traves de estas aberturas)  LO QUE NOS DA LA CANTIDAD DE CALORIAS NECESARIAS PARA CALEFACCIONAR ESA HABITACION O LOCAL.
SI AL DISEÑAR LA VIVIENDA, SE HA COLOCADO UN CALEFON A GAS, ESTE TENDRA UNA CAPACIDAD QUE ESTARA RELACIONADA CON LA CANTIDAD DE HABITANTES DE LA VIVIENDA A CONSTRUIR, A SIMISMO SE DECIDIRA SI ES MAS CONVENIENTE LA INSTALACIÓN DE UN TERMOTANQUE CONVENCIONAL O UNO DE ALTA RECUPERACIÓN.
UNA VES DETERMINADOS LOS CONSUMOS DE CADA ARTEFACTO, SE PROCEDE A DETERMINAR EL CONSUMO DE DICHO ARTEFACTO EN m3/h. PARA ELLO SE DIVIDE EL VALOR DADO EN LA TABLA DE CONSUMO POR EL PODER CALORIFICO DEL GAS NATURAL, QUE EN EL CASO DE SAN JUAN LLEGA CON 9.300 kcal/h.
EL GAS ENVASADO GRADO 1, TIENE UN PODER CALORIFICO DE 22.380 kcal/h.
EL GAS ENVASADO  GRADO 3 TIENE UN PODER CALORIFICO DE 27.482 kcal/h
EL GAS NATURAL MENDOZA TIENE UN PODER CALORIFICO DE 13.000 kcal/h.

EJEMPLO:

                   COCINA                                  9.800 kcal/h / 9300 kcal/h = 1,054 m3/h

                   CALEFON DE 16  lts/minuto    25.500 kcal/h/ 9300 kcal/h = 2,74 m3/h

UNA VEZ CALCULADO TODOS LOS CONSUMOS, REALIZAMOS EL CUADRO DE RESUMEN, SIN TENER EN CUENTA LAS LONGITUDES EQUIVALENTES.

EJEMPLO:

           TRAMO                   LONGITUD                      CONSUMO                    DIAMETRO
            ___________________________________________________________________

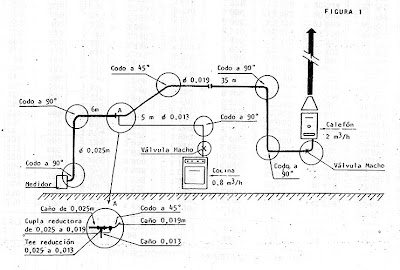

LA INTALACIÓN SE DIVIDE EN TRAMOS. ESTOS SE IDENTIFICAN EN LOS LUGARES DONDE LA CAÑERIA CAMBIA SU DIAMETRO O EXISTE UN ACCESORIO COMO UNA TEE, CODO,CURVA,ETC. QUE LLEVE GAS A ALGÚN ARTEFACTO.
UNA VEZ CONCRETADO ESTE PASO, SE PROCEDE LA INSTALACIÓN DESDE EL ARTEFACTO MAS ALEJADO, CON SU LONGITUD Y EL CONSUMO SE VA A LA TABLA DE CAUDALES PARA GAS NATURAL O ENVASADO SEGÚN CORRESPONDA Y SE DETERMINA EL DIAMETRO CORRESPONDIENTE.
POSTERIORMENTE, SE  REALIZA OTRO CUADRO DE RESUMEN, PERO ESTA VEZ TENIENDO EN CUENTA LAS LONGITUDES EQUIVALESTES. ESTO QUIERE DECIR QUE SE TENDRAN EN CUENTA TODOS LOS ACCESORIOS QUE SE HAN UTILIZADO EN LA CONSTRUCCIÓN DE LA INSTALACIÓN POR EJM. CODOS A 45°, CODOS A 90°, CURVAS, TEE, LLAVES DE PASO O VALVULAS ESCLUSAS, TEE FLUJO, TEE A TRAVÉS.

EJEMPLO DE:
                        TABLA 18,
 REFERENTE A LONGITUDES  EQUIVALENTES DE ACCESORIOS A ROSCA, EN DIAMETROS

CODO A 45°                         14 D
CODOS A 90°                       30 D
CURVAS                                20 D
TEE FLUJO A TRAVES         20 D
REDUCCIONES                    SE DESPRECIA
TEE LUJO A 90°                    60 D
VALVULA GLOBO                333 D
VALVULA ESCLUSA              7 D
VALVULA MACHO                100 D

EJEMPLO:


           TRAMO                 LONGITUD REAL            CONSUMO                DIAMETRO
            _________________________________________________________________


 http://images.bibliocad.com/biblioteca/image/00000000/6000/instalacion-de-gas-interior-en-vivienda-conectada-a-medidor_6310.gif
